עיצוב חיי עייפות והתאמה אופטימיזציה של עומסי רטט במסלול עבור קליפס אלסטי
מהן השפעות הליבה של משרעת ותדירות עומס רטט במסלול על חיי העייפות של תפסי קפיצי מסלול?

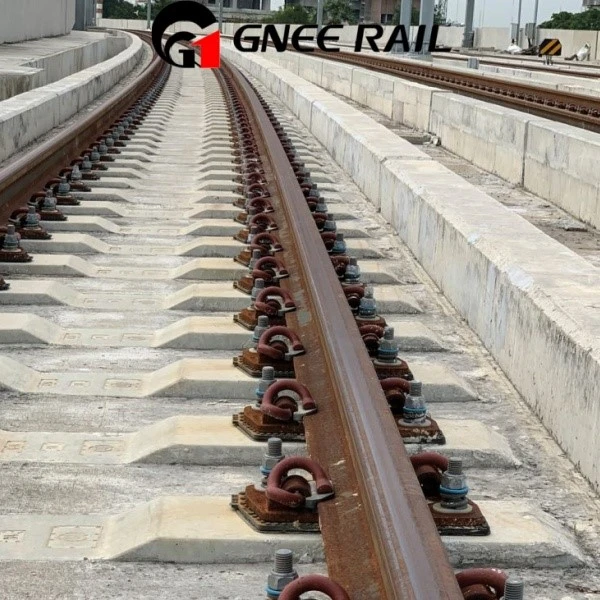

המשרעת והתדירות של עומס הרטט במסלול הם שני הגורמים המרכזיים המשפיעים על חיי העייפות של קליפס קפיצי המסלול. ההשפעה המשולבת שלהם קובעת ישירות את שיעור נזקי העייפות של הקליפ; ככל שהמשרעת גדולה יותר וככל שהתדר גבוה יותר, כך חיי העייפות קצרים יותר. משרעת עומס רטט גדולה יותר גורמת לעיוות אלסטי גדול יותר של הקליפ במהלך הפעולה, מה שמוביל ללחץ מתח חילופי גבוה יותר בתוך הקליפ. כאשר הלחץ המתחלף מתקרב לגבול העייפות של הקליפ, מיקרו-סדקים נוטים להיווצר, והתפשטות המיקרו-סדקים הללו מקצרת משמעותית את חיי העייפות. תדירות עומס רטט גבוהה יותר גורמת ליותר מחזורי דפורמציה ליחידת זמן, מה שגורם להצטברות מהירה של נזקי עייפות. גם אם הלחץ לסירוגין הוא מתחת לגבול העייפות, רכיבה ארוכת טווח-תדירות גבוהה-ת על אופניים עדיין יכולה להוביל לכישלון עייפות. משרעת עומס הרטט בקווי עומס-כבדים גבוהה ב-30%-40% מזו שבקווים רגילים, ותדירות הרטט בקווי-מהירויות גבוהות ב-50%-60%. לכן, דרישות תכנון חיי העייפות עבור קליפס קפיצי מסילה בעומס כבד ובמהירות גבוהה גבוהות בהרבה מאלה של קווים קונבנציונליים. תכנון חיי העייפות של קליפס קפיצים צריך להיות מוגדר במדויק בהתאם למשרעת העומס ולתדירות של קווים שונים כדי להבטיח ששיעור נזקי העייפות תואם את חיי השירות של הקו.
כיצד להתאים במדויק את גבול העייפות של חומר הרצועה האלסטית למתח המתחלף של המסילה?
ההתאמה המדויקת של גבול העייפות של חומר הרצועה האלסטית עם המתח המתחלף של המסילה היא הליבה של עיצוב חיי העייפות של הרצועה האלסטית, שמתממשת בעיקר בשלושה שלבים:קביעת מתח, בחירת חומר והתאמת תהליך, כדי להבטיח שהמתח המתחלף יהיה תמיד נמוך מגבול העייפות. ראשית, באמצעות חישוב סימולציה מכני, קבע את ערך המתח המתחלף בפועל של הרצועה האלסטית בתנאי העבודה המקבילים של הקו, שקול באופן מקיף את משרעת עומס הרטט, התדירות, עיוות הרצועה האלסטית וגורמים אחרים, והשיג את המתח המקסימלי לסירוגין בתנאי העבודה הלא נוחים ביותר. שנית, בחר את החומר המותאם בהתאם לערך המתח המרבי המתאים. לפלדת 60Si2MnA הנפוצה לרצועות אלסטיות יש מגבלת עייפות של כ-450MPa, ולפלדת 60Si2CrVA יש מגבלת עייפות של כ-550MPa. לקווי-הובלה כבדים ובמהירות-גבוהים יש מתח מתח חילופי גבוה, ולכן נבחרה פלדה 60Si2CrVA עם מגבלת עייפות גבוהה; לקווי מהירות-רגילים יש מתח מתח חילופי נמוך, ופלדת 60Si2MnA יכולה לענות על הביקוש. שלישית, התאם את גבול העייפות בפועל של החומר באמצעות תהליך טיפול בחום. עבור רצועות אלסטיות של קווי הובלה-כבדים, תהליך "המרווה + חיסום בטמפרטורה בינונית" מאומץ כדי להגדיל את גבול העייפות של החומר ב-10%-15% נוספים, כך שמגבלת העייפות והמתח המתחלף ישמרו על מרווח בטיחות סביר, שיש לשלוט בו מעל 20% כדי למנוע את מגבלת העייפות לחילופין עקב עומס השומן המתחלף. במקביל, יש לבדוק את החומר אצווה אחר אצווה בייצור כדי לוודא שהסטייה בין גבול העייפות בפועל לבין ערך התכנון היא פחות או שווה ל-±5%, תוך מימוש ההתאמה המדויקת של גבול העייפות והמתח לסירוגין מהמקור.
באילו היבטים יכול עיצוב האופטימיזציה המבני של רצועות אלסטיות להפחית נזקי עייפות הנגרמים מרטט?
עיצוב האופטימיזציה המבני של רצועות אלסטיות מפחית נזקי עייפות הנגרמים מרטט בעיקר משלושה היבטי ליבה:בקרת דפורמציה, פיזור מתח ואופטימיזציה של מגע, מה שהופך את הלחץ של הרצועה האלסטית לאחידה יותר בעומס דינמי והפחתת ריכוז המתח המקומי. במונחים של בקרת דפורמציה, עיוות העבודה של הרצועה האלסטית מתוכנן להיות 60%-70% מגבול האלסטי כדי למנוע עלייה חדה במתח לסירוגין שנגרם על ידי עיוות מוגזם. יחד עם זאת, עיצוב חתך -הדרגתי מאומץ כדי לגרום למתח להתפזר באופן שווה כאשר הרצועה האלסטית מתעוותת, ולמנוע סדקים מיקרו- הנגרמים על ידי עיוות מקומי מוגזם. במונחים של פיזור מתח, הפינות והעיקולים החדים של הרצועה האלסטית מטופלים במעבר קשת ברדיוס של לא פחות מ-5 מ"מ כדי למנוע נקודות ריכוז מתח. במקביל, מתווספות בליטות מחוזקות בשורש הרצועה האלסטית כדי לשפר את החוזק המבני של השורש ולהפחית את מתח השורש בזמן רטט, מכיוון שהשורש הוא אזור-שכיחות גבוה של נזק לעייפות רצועה אלסטית. מבחינת אופטימיזציה של מגע, המגע הנקודתי בין הרצועה האלסטית למסילה משתנה למגע עילי כדי להגדיל את שטח המגע ולפזר את מתח המגע. יחד עם זאת, משטח התאמת קשת מתוכנן בחלק המגע, אשר מותאם במדויק למשטח המעוקל של רשת המסילה כדי למנוע מתח נוסף הנגרם מהיסט מגע במהלך רטט. בנוסף, בצע אופטימיזציה של מיקום נקודת המשען של הרצועה האלסטית כדי להפוך את זרוע הכוח בין נקודת המשען לנקודת הפעלת הכוח לסבירה יותר, להפחית את תנודת המומנט במהלך תהליך הרטט, להפחית עוד יותר את משרעת המתח המתחלף, ולהפחית את נזקי העייפות באופן כללי.
מדוע תהליכי טיפול בחום של רצועות אלסטיות לקווי-הובלה כבדים מאמצים את השילוב של "מרווה + חיסום בטמפרטורה בינונית"?
רצועות אלסטיות לקווי הובלה-כבדים נושאות מתח רטט לסירוגין עם משרעת גדולה ותדר גבוה. השילוב של "מרווה + מזג בטמפרטורה בינונית" מאומץ לטיפול בחום, שהוא הליבה כדי לגרום לחומר הרצועה האלסטית לקבל תכונות מקיפות שלקשיות גבוהה, גבול עייפות גבוה, גמישות טובה וקשיחות השפעה, התאמה מדויקת לתנאי העבודה הקשים של הובלה כבדה. תהליך ההמרה יכול להפוך את מבנה הפלדה של הרצועה האלסטית מפרליט למרטנזיט, לשפר מאוד את הקשיות וחוזק המתיחה של החומר, ולגרום לקשיות פני השטח של הרצועה האלסטית להגיע ל-HRC45-50, וזה מספיק כדי לעמוד בפני עיוות פלסטי ובלאי תחת עומס כבד, ולהניח בסיס מבני גדול לסירוגין ללחץ. טמפרטורת טמפרטורה בינונית, על בסיס מרווה, מבטלת את הלחץ הפנימי הנוצר מהמרווה, מונעת מהרצועה האלסטית להיסדק ברטט עקב לחץ פנימי מופרז, ובמקביל הופך את מרטנזיט לטרווסטיט מחוסמ. למבנה זה יש גם גמישות גבוהה וגם קשיחות השפעה טובה, מה שיכול לשמור על ביצועי הרצועה האלסטית יציבים במהלך עיוות אלסטי חוזר ונשנה ללא שבר שביר. אם משתמשים רק בתהליך ההמרה, לרצועה האלסטית יש קשיות גבוהה אך קשיחות ירודה, וקל לשבור אותה תחת השפעת רטט; אם נעשה שימוש בטמפרטורת טמפרטורה נמוכה, ביטול המתח הפנימי אינו מספיק, ומגבלת העייפות תקטן מאוד; טמפרטורת טמפרטורה גבוהה תוביל לירידה בקשיות ובאלסטיות של הרצועה האלסטית, שאינה יכולה לשאת עומס כבד. השילוב של "מרווה + טמפרטורת טמפרטורה בינונית" יכול להשיג איזון של ביצועים, מה שהופך את חיי העייפות, הגמישות והקשיחות של הרצועה האלסטית לעמוד בדרישות העיצוב של קווי הובלה כבדה.
כיצד להפחית את הלחץ הדינמי בעומס רטט על ידי אופטימיזציה של מצב המגע בין הרצועה האלסטית למסילה?
הליבה של הפחתת מתח דינמי על ידי אופטימיזציה של מצב המגע בין הרצועה האלסטית למסילה היא להפוך את הלחץ בחלק המגע לאחיד ולהימנע מקיזוז מגע ולחץ נוסף, שמתממש בעיקר משלושה היבטים:טופס יצירת קשר, אזור יצירת קשר ומיקום יצירת קשר. מבחינת טופס יצירת קשר, משתנה הקשר המסורתי לנקודת/קומגע משטח קשת, העקמומיות של משטח הקשת מותאמת במדויק לזו של רשת המסילה, ומרווח ההתאמה קטן או שווה ל-0.1 מ"מ. מיקום המגע בין הרצועה האלסטית למסילה לא יזוז במהלך הרטט, ימנע את הלחץ הנוסף הרוחבי שנגרם מההזזה. יחד עם זאת, מגע פני השטח יכול להפוך את המתח הדינמי לפזר שווה על פני המגע ולהפחית את ריכוז המתח המקומי. מבחינת שטח המגע, הגדל כראוי את שטח קצה המגע של הרצועה האלסטית, מ-8-10 מ"מ לרוחב של 12-15 מ"מ. עם הגדלת שטח המגע, מתח המגע הדינמי הנגרם ליחידת שטח יופחת ב-20%-30%, מה שמפחית מאוד את נזקי העייפות בחלק המגע. מבחינת מיצוב מגע, עיצובבליטות מיקום נגד-כבויבקצה המגע של הרצועה האלסטית, המותאמים במדויק לחריצים של רשת המסילה כדי למנוע מהרצועה האלסטית תנועה צידית בזמן רטט, להבטיח את יציבות תנוחת המגע, ולהימנע משינוי פתאומי של מתח דינמי הנגרם כתוצאה מתנועה. בנוסף, טיפול נגד החלקה בהתזת חול מתבצע על משטח המגע כדי לשלוט על מקדם החיכוך בטווח סביר של 0.20-0.25, מה שלא רק מונע החלקה בחלק המגע, אלא גם מונע את אובדן העברת המתח הנגרם ממקדם חיכוך גבוה מדי, גורם למתח הדינמי לעבור בצורה חלקה ומפחית עוד יותר את תנודת הלחץ הנגרמת על ידי רטט.
