עיצוב פיזור מתח של לוח מהדק מסלול וטכנולוגיית התאמת עומס רב-קו

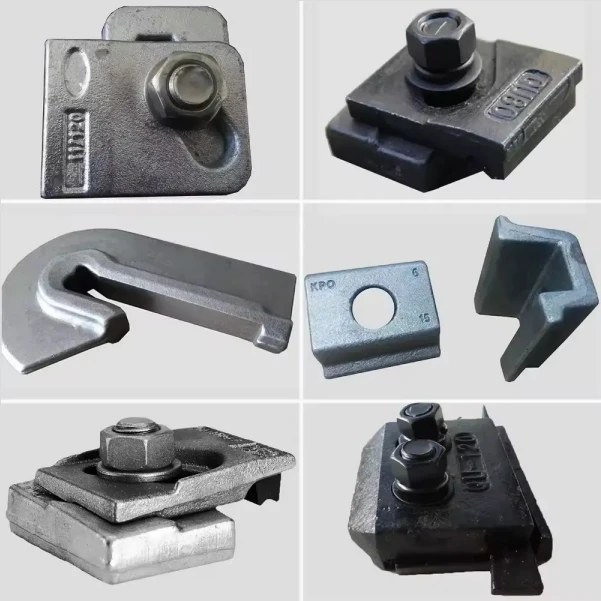

מהם הגורמים המרכזיים לריכוז הלחץ של לוחות הלחץ על המסילה והסכנות שלהם למסילות?
הגורמים המרכזיים לריכוז מתח לוחית הלחץ כוללים שלוש קטגוריות: פגמים בתכנון מבני, סטיות התקנה וחלוקת עומס לא אחידה. פגמים מבניים מתבטאים בפינות חדות ובמעברי זווית ישרה- של לוחית הלחץ, עם מקדם ריכוז מתח של עד 3.0 או יותר, החורג בהרבה מהערך המותר של 1.5. סטיות התקנה כגון נטיית לוחית הלחץ ורווח התאמה עם המסילה גדול מ-2 מ"מ או שווה ל-2 מ"מ יובילו לריכוז עומס על קצה לוחית הלחץ, והמתח המקומי עולה על חוזק התפוקה של החומר. חלוקת עומסים לא אחידה מתרחשת בעיקר בקווי משיכה כבדים- ועקומות. הסופרפוזיציה של כוח לרוחב הרכבת וכוח אנכי מגדילה את הלחץ המרוכב על לוח הלחץ ביותר מפי 2. הסכנה למסילות היא ריסוק מקומי, המתבטא בשקעים ועיוות פלסטי בתחתית המסילה, בעומק של 1-2 מ"מ, המשפיע על ההתאמה בין המסילה ללוחית הבסיס, ולאחר מכן גורם לרטט מוגבר של המסילה. ריכוז מתח לטווח ארוך יוביל גם לשבר עייפות של לוח הלחץ. שברי לוחית הלחץ השבורים ישרטו את סט הגלגלים, ובמקרים חמורים יגרמו לתאונות ירידת רכבת. לכן, עיצוב פיזור מתח הוא הדרישה הטכנית הליבה של לוחית הלחץ.
מהי ערכת התכנון המבני לפיזור מתח של לוחות לחץ בקווי רכבת- במהירות גבוהה?
לוחות לחץ בקווי רכבת- גבוהים מאמצים עיצוב מבני של פיזור מתח רשת + מעבר פילה. פני השטח של לוחית הלחץ במגע עם המסילה מסופקים בבליטות בצורת רשת -, בגובה של 2 מ"מ וברווח של 10 מ"מ, שיכולים לפזר עומסים מרוכזים למספר נקודות מגע, ולהפחית את גורם ריכוז המתח מתחת ל-1.2. כל הקצוות והפינות החדות של לוחית הלחץ מאמצים מעבר פילה R8mm כדי למנוע מקורות ריכוז מתח, להפוך את הלחץ למועבר בצורה אחידה בתוך לוח הלחץ ולהפחית את ערך הלחץ המרבי ב-40%. לוחית הלחץ מאמצת עיצוב מפוצל, המחולקת ללוח לחץ ראשי וללוח לחץ עזר. לוחית הלחץ הראשית נושאת עומסים אנכיים, ולוחית הלחץ העזר נושאת עומסים רוחביים, מיישמת נשיאת עומס כיוונית ונמנעת סופרפוזיציה של מתח מורכב. לוחית הלחץ עשויה מפלדת סגסוגת Q355B נמוכה-, אשר נורה-כדי ליצור לחץ לחיצה שיורי על פני השטח, מקזז חלק ממתח המתיחה בעבודה ומשפר את ההתנגדות לעייפות של לוח הלחץ. לאחר תכנון מבני, יש לאמת אותו באמצעות הדמיית אלמנטים סופיים כדי לדמות את מצב העומס במהירות של 350 קמ"ש, תוך הבטחה שהמתח של כל חלק של לוחית הלחץ נמצא בטווח המותר, וטווח תנודות המתח קטן או שווה ל-±10%.
מהם אמצעי חיזוק שיפוע החומר לפיזור מתח של לוחות לחץ בקווי הובלה כבדים-?
לוחות לחץ בקווי הובלה-כבדים מאמצים עיצוב חומר מחוזק בשיפוע של מטריצת פלדת פחמן נמוכה- + שכבה עמידה-בקשיות- גבוהה. המטריצה עשויה מפלדת פחמן Q235 נמוכה- כדי להבטיח את הקשיחות ועמידות הפגיעה של לוחית הלחץ, תוך הימנעות משבר שביר הנגרם כתוצאה מפגיעת- כבדה. השכבה העמידה ל-בלאי מאמצת טכנולוגיית ריתוך בהתזה פלזמה כדי להתיז סגסוגת מבוססת ברזל על משטח המגע בין לוחית הלחץ למסילה, עם עובי שכבת ריתוך בהתזה של 3 מ"מ וקשיות של HRC60 או יותר, ועמידות הבלאי גבוהה פי 5 מזו של לוחות לחץ רגילים. שכבת המעבר המחוזקת בשיפוע עשויה מסגסוגת על בסיס ניקל- בעובי של 1 מ"מ, מימושת התקשרות מתכתית בין המטריצה לשכבה העמידה-לשחיקה, עם חוזק מליטה גדול מ-40MPa או שווה ל-40MPa, ומונעת מהשכבה העמידה-לישחיקה ליפול. החלקים שאינם-מגעים של לוחית הלחץ מטופלים בגלוון חם-למניעת-קורוזיה, עם עובי ציפוי גדול או שווה ל-80מיקרומטר, מתאים לסביבה המאובקת והלחה של קווי הובלה כבדים-, ומאריך את חיי לוחית הלחץ נגד-הקורוזיה. ללוחית הלחץ המחוזקת בשיפוע החומר יש אובדן בלאי של פני השטח של פחות או שווה ל-0.5 מ"מ לשנה בגלגול- בתדירות גבוהה של רכבות כבדות של 10,000-טון, פיזור מתח אחיד, ללא ריכוז מתח ברור וחיי שירות מוארכים ליותר מ-15 שנים.
מהו תפקיד המפתח של מיקום התקנה מדויק של לוחות לחץ בפיזור מתח?
הליבה של מיקום התקנה מדויק של לוחות לחץ היא להבטיח התאמה מלאה וללא פער בין לוח הלחץ למסילה. לפני ההתקנה, נעשה שימוש באיתור לייזר כדי לכייל את מיקום לוחית הלחץ, עם סטיית מיקום קטנה או שווה ל-±1 מ"מ. סטייה מופרזת תפחית את שטח המגע בין לוחית הלחץ למסילה ביותר מ-30%, ותגרום לריכוז מתח. מתקני מיקום מיוחדים משמשים במהלך ההתקנה לקיבוע הרמה והאנכיות של לוח הלחץ, עם סטייה אופקית של פחות או שווה ל-0.5 מעלות וסטייה אנכית של פחות או שווה ל-0.5 מעלות, מה שמבטיח לחץ אחיד על לוח הלחץ ומניעת עומס יתר מקומי. ברגי ההידוק של לוחית הלחץ מאמצים תהליך הידוק סימטרי ושלב-אחר-שלב. ראשית, הדק את הברגים האלכסוניים ל-50% מהמומנט המתוכנן, ולאחר מכן הדק את הברגים הנותרים למומנט הסופי של 800N·m, כך שלוחית הלחץ תדחס באופן שווה את המסילה ותבטל את פער ההתאמה. לאחר ההתקנה, נעשה שימוש במד חשיש כדי לזהות את פער ההתאמה בין לוחית הלחץ למסילה. יש להתאים מחדש חלקים עם מרווח גדול מ-0.5 מ"מ או שווה ל-95%. ללוחית הלחץ הממוקמת במדויק יש פיזור מתח אחיד, ושיא הלחץ המקומי מופחת ביותר מ-50%, ובכך נמנע למעשה נזקי ריסוק לתחתית המסילה ומשפר את היציבות של מבנה המסילה.
מהן שיטות הבדיקה ותקני שיפור האופטימיזציה עבור חלוקת מתח לוחית הלחץ במסלול?
הבדיקה של חלוקת הלחץ של לוחית הלחץ מאמצת את שיטת מד מתח ההתנגדות. מדי מתח מודבקים על חלקי ריכוז המתח (קצוות, פינות חדות) של לוחית הלחץ, ונתוני מתח בתנאי עומס נאספים על ידי מד מתח דינמי כדי לצייר מפת ענן מתח. במהלך הבדיקה, יש צורך לדמות את תנאי העומס של קווים שונים: קווי רכבת-מהירים מדמים רטט-תדר גבוה ב-350 קמ"ש, קווי הובלה כבדים-מדמים עומסים אנכיים של 100kN, וקווי עומס קל-מדמים עומסי חלוקה אנכיים של 50 קמ"ש כדי להשיג עומסי עבודה אנכיים של 50. תקני שיפור האופטימיזציה הם: המתח המרבי של לוחית הלחץ פחות או שווה ל-80% מהמתח המותר של החומר, מקדם ריכוז המתח קטן או שווה ל-1.5, והפרש המתח של כל חלק קטן או שווה ל-20MPa. אם תוצאות הבדיקה חורגות מהסטנדרטים, נדרשת אופטימיזציה משלושה היבטים: עיצוב מבני, בחירת חומר ותהליך ההתקנה, כגון הגדלת רדיוס פילה, עיבוי השכבה העמידה-לבלאי ושיפור דיוק מיקום ההתקנה. יש לבדוק שוב את לוחית הלחץ האופטימלית ללחץ עד שהיא עומדת בתקן, תוך הבטחה שכושר פיזור הלחץ של לוחית הלחץ עומד בדרישות עומס הקו ומימוש השירות המתואם של המסילה ולוחית הלחץ.
