מהם החומרים הנפוצים עבור מחברי E Clip?

תפסי מסילה אלסטיים מסוג E-עשויים בדרך כלל מ-חוזק גבוהפלדה קפיצית, במיוחד ציונים כמו60Si2MnA, 60Si2CrA, 38Si7, 55Si7, 60Si7, 65Si7, שנבחרו בשל האלסטיות המצוינת, עמידותם לעייפות ועמידותם, מחושלים לעתים קרובות עבור מבנה מיקרו וביצועים מעולים תחת עומסים גבוהים. קליפסים אלה מספקים הידוק חזק למסילות לאדנים, מבטיחים יציבות מסילה, ויכולים לקבל טיפולי משטח מגנים שונים כמו שמן, תחמוצת שחורה או גלוון.

חוֹמֶר	60Si2MnA	60Si2CrA	55Si2Mn	38Si7
הרכב כימי (%)	C:0.56-0.64, Mn:0.60-0.90, Si:1.60-2.00, Cr: פחות או שווה ל-0.35, P: פחות או שווה ל-0.03, S: פחות או שווה ל-0.03	C:0.56-0.64, Mn:0.40-0.70, Si:1.40-1.80,Cr:0.70-1.00 P: פחות או שווה ל-0.03, S: פחות או שווה ל-0.03	C:0.52-0.60, Mn:0.60-0.90, Si:1.50-2.00,Cr: פחות או שווה ל-0.35 P: פחות או שווה ל-0.03, S: פחות או שווה ל-0.03	C:0.35-0.42, Mn:0.50-0.80, Si:1.50-1.80, P: פחות או שווה ל-0.03, S: פחות או שווה ל-0.03

סיליקון-פלדת קפיצית כרום, דוגמה לכך60Si2CrA, מדגים יתרונות מיוחדים בקווים-כבדים ובקווי-גבוהים. תוספת כרום משפרת משמעותית את יכולת ההתקשות ועמידות בפני קורוזיה, ומאפשרת לקליפסים לשמור על ביצועים יציבים בסביבות קשות כמו לחות ותרסיס מלח. באמצעות תהליכי טיפול בחום מיוחדים, חומרים אלו משיגים התפלגות קשיות שיפועית, תוך שילוב של עמידות בפני שחיקה גבוהה עם קשיחות הליבה חזקה כדי להאריך את תוחלת החיים של המוצר בכ-50% בהשוואה לחומרים רגילים.

rail fasteners

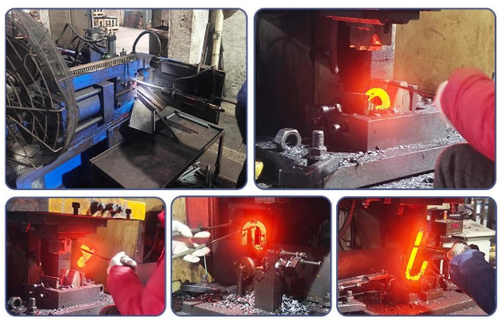

תהליכי טיפול בחום הם קריטיים באותה מידה. מרווה איזותרמית משיגה מבני בייניט נמוכים יותר, ונותנת לקליפס חוזק גבוה וקשיחות טובה; התקשות אינדוקציה מאפשרת התקשות מקומית ליצירת שכבות מחוזקות באזורי ריכוז מתח. ההתאמה האופטימלית של תהליכים אלה עם מאפייני החומר מבטיחה ביחד-ביצועים אנטי-לטווח ארוך תחת עומסים דינמיים.

סוגים ומפרט של מחברי E Clip

rail fastening

פָּרִיט	מחברי E קליפ
הרכב כימי	60Si2MnA	60Si2CrA	55Si2Mn	38Si7
	C:0.56-0.64, Mn:060-0.90, Si:1.50-2.00, Cr: פחות או שווה ל-0.35, P: פחות או שווה ל-0.03, S: פחות או שווה ל-0.03	C:0.56-0.64, Mn:0.40-0.70, Si:1.40-1.80, Cr:0.70-1.00 P: פחות או שווה ל-0.03, S: פחות או שווה ל-0.03	C:0.52-0.60, Mn:0.60-0.90, Si:1.50-2.00, Cr: פחות או שווה ל-0.35 P: פחות או שווה ל-0.03, S: פחות או שווה ל-0.03	C:0.35-0.42, Mn:0.50-0.80, Si:1.50-1.80, P: פחות או שווה ל-0.03, S: פחות או שווה ל-0.03


קַשִׁיוּת	44-48 HRC
חיי עייפות	3-5 מיליון מחזורים ללא שבירה
מִשׁטָח	משומן רגיל, שחור חמצן, ציפוי אבץ, מגולוון חם, ציפוי דאקרו, צביעה בצבע
תֶקֶן	UIC, AREMA, BS, RDSO, DIN, JIS, ISCR, VALEC, GOSTR- EASC, GB/T או אחר לפי דרישות
חֲבִילָה	Moven Bag, Pallet
מְסִירָה	תלוי בהזמנה

rail clamp

דֶגֶם	קוֹטֶר	חוֹמֶר	תחת לחץ	HRC	מִשׁקָל
E1609	Ø 16 מ"מ	60Si2MnA	גדול או שווה ל-950 ק"ג	44-48	0.43 ק"ג ליחידה
E1809	Ø 20 מ"מ	60Si2MnA	גדול או שווה ל-950 ק"ג	44-48	0.61 ק"ג ליחידה
E1813	Ø 18 מ"מ	60Si2MnA	גדול או שווה ל-950 ק"ג	44-48	0.62 ק"ג ליחידה
E2001	Ø 20 מ"מ	60Si2MnA	גדול או שווה ל-950 ק"ג	44-48	0.80 ק"ג ליחידה
E2009	Ø 20 מ"מ	60Si2MnA	גדול או שווה ל-950 ק"ג	44-48	0.80 ק"ג ליחידה
E2039	Ø 20 מ"מ	60Si2MnA	גדול או שווה ל-950 ק"ג	44-48	0.80 ק"ג ליחידה
E2007	Ø 20 מ"מ	60Si2MnA	גדול או שווה ל-950 ק"ג	44-48	0.80 ק"ג ליחידה
E2055	Ø 20 מ"מ	60Si2MnA	גדול או שווה ל-950 ק"ג	44-48	0.80 ק"ג ליחידה
E2056	Ø 20 מ"מ	60Si2MnA	גדול או שווה ל-950 ק"ג	44-48	0.80 ק"ג ליחידה
E2063	Ø 20 מ"מ	60Si2MnA	גדול או שווה ל-950 ק"ג	44-48	0.80 ק"ג ליחידה

כיצרן OEM & OBM,GNEE RAILהוא מסוגל לא רק לייצר מגוון רחב של סוגים נפוצים בינלאומיים של תפסי מסילה, כגון W Tension Clamp, e-Clip, Fast-Clip, SKL Tension Clamp, Nabla Blade וכו', אלא גם להתאים אישית מוצרים המותאמים לדרישות הספציפיות של הלקוחות שלנו.

לפרטים נוספים - צרו קשר עכשיו!
