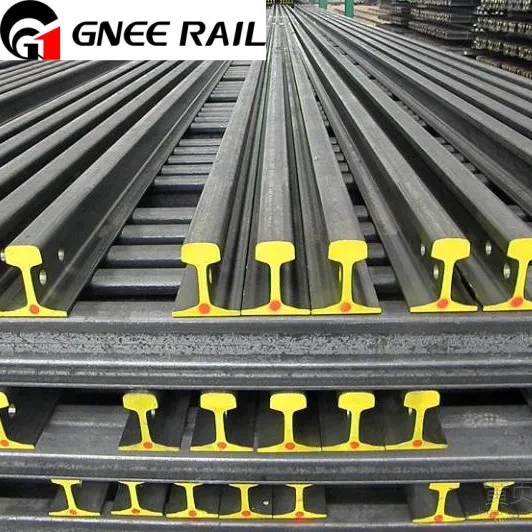

רכבת AREMA 115LB

מסילות TR57 (115RE) בתקן AREMA משמשות בקווי רכבת לאומיים ובקווי רכבת תעשייתיים. בהשוואה לחלקי מסילה קלים יותר, מסילת 115RE מציעה קשיות, חוזק, עמידות בפני שחיקה ועמידות בפני קורוזיה משופרים.
שלח החקירה
שוחח עכשיו
תיאור

GNEE RAILWAY RAILWAY Steel (Tianjin) Co., Ltd היא אחת מהיצרניות והספקיות האמינות ביותר של רכבת ארמה 115lb בסין, תומכת גם בשירות מותאם אישית במחיר נמוך. אנא אל תהסס לקנות מסילה זולה של arema 115lb תוצרת סין כאן מהמפעל שלנו.



מסילת פלדה AREMA 115LB (115RE / TR57)



המסילת פלדה AREMA 115LB(המוגדר בדרך כלל כפרופיל 115RE או TR57) מייצג אבן יסוד בתשתית רכבת מודרנית. המסילה התחתונה הכבדה-מתוכנת על ידי הנדסת הרכבות והתחזוקה האמריקנית-של-Way Association (AREMA) ומיוצרת בהתאם למפרטי ASTM, ומאזנת את המסילה התחתית השטוחה-הכבדה הזו, מאזנת בין שלמות מבנית, קיבולת עומס-ועלות-יעילות. הוא פרוס באופן נרחב ברחבי צפון אמריקה, דרום אמריקה ומסדרונות תעשייתיים גלובליים התומכים ברשתות-תעבורה גבוהה,-כבדות ורשתות מרכזיות.



1. פרופיל מימדי ומאפיינים גיאומטריים



הבטחת דיוק ממדי היא קריטית לשמירה על גיאומטריית המסלול, יציבות הרכב ובטיחות. פרופיל המסילה 115RE כולל ממדים ספציפיים המותאמים לחלוקה יעילה של עומסי סרן כבדים לקשרים התומכים ולנטל. המאפיינים הגיאומטריים המדויקים במערכות המטריות והאימפריאליות כאחד מפורטים להלן:



115 lb/yd rail dimensions



פרמטר מימדערך מטרי (מ"מ)ערך אימפריאלי (אינץ')
גובה כולל168.28 מ"מ6-5/8 אינץ'
רוחב בסיס (תחתון).139.70 מ"מ5-1/2 אינץ'
רוחב ראש69.06 מ"מ2-23/32 אינץ'
עובי רשת15.88 מ"מ5/8 אינץ'
משקל נומינלי56.90 ק"ג/מ"ר114.7 פאונד/י"ד (~115 פאונד/י"ד)
שטח חתך-72.58 ס"מ רבוע11.25 אינץ' רבוע



2. תאימות סטנדרטית וציוני חומרי פלדה


מסילות AREMA 115LB מיוצרות בעיקר מפלדות פחמן וסגסוגתלעמוד בפני עייפות, בלאי ולחץ סביבתי. תהליכי הייצור משתמשים בטיפול בחום (למשל, התקשות ראש) כדי לעדן את המיקרו. המסילות עומדות בתקני AREMA פרק 4 ו-ASTM A1, וזמינות בשלוש דרגות פלדה:



  • חוזק סטנדרטי (SS):מותאם למסלולים ראשיים כלליים וקווי משא עם תנועה נמוכה-עד-בינונית.



  • חוזק בינוני (IS):מציע ביצועים מאוזנים עבור אזורי בלאי- גבוהים, עיקולים חדים ועליות עומס מתונות.



  • חוזק גבוה / ראש מוקשה (HH):כולל מבנה פניני עדין כדי למקסם קשיות ועמידות בפני שחיקה, אידיאלי עבור עקמומיות חמורות, קווי הובלה כבדים וסביבות כרייה-בעלות שחיקה גבוהה.



3. מאפיינים מכניים ופרופיל קשיות



כדי לעמוד בפני דפורמציה פלסטית, גליות וצמיחת סדקי עייפות תחת עומסי סרן כבדים, מסילות TR57 חייבות להיות בעלות חוזק תפוקה וקשיות פני השטח גבוהים. הטבלה שלהלן מדגישה את המדדים הפיזיים המייצגים עבור כל כיתה סטנדרטית:



נכס ביצועיםחוזק סטנדרטי (SS)חוזק בינוני (IH)חוזק גבוה / סגסוגת (HS)
חוזק תשואה מינימליגדול או שווה ל-511 N/mm² (74 ksi)גדול או שווה ל-724 N/mm² (105 ksi)גדול או שווה ל-828 N/mm² (120 ksi)
חוזק מתיחה מינימליגדול או שווה ל-983 N/mm² (142.5 ksi)גדול או שווה ל-1069 N/mm² (155 ksi)גדול או שווה ל-1179 N/mm² (171 ksi)
התארכות מינימלית (A5)גדול או שווה ל-10%גדול או שווה ל-10%גדול או שווה ל-10%
קשיות פני השטח (Brinell HBW)גדול או שווה ל-310 HBWגדול או שווה ל-350 HBWגדול או שווה ל-370 HBW



4. הרכב כימי



ההרכב הכימי של פלדת המסילה מכתיב את הביצועים, יכולת הריתוך והעמידות בפני בלאי ופגמים במעטפת. הטבלה שלהלן מייצגת את הטווחים המתכתיים הסטנדרטיים המצוינים תחת הנחיות AREMA המודרניות עבור דרגות שונות:



אֵלֵמֶנטדרגת כוח סטנדרטית (%)דרגת חוזק בינוני (%)חוזק גבוה / דרגת סגסוגת (%)
פחמן (C)0.74 – 0.860.74 – 0.860.72 – 0.82
מנגן (Mn)0.75 – 1.250.75 – 1.250.70 – 1.25
סיליקון (Si)0.10 – 0.600.10 – 0.600.10 – 1.00
זרחן (P)פחות או שווה ל-0.020 (מקסימום)פחות או שווה ל-0.020 (מקסימום)פחות או שווה ל-0.020 (מקסימום)
גופרית (S)פחות או שווה ל-0.020 (מקסימום)פחות או שווה ל-0.020 (מקסימום)פחות או שווה ל-0.020 (מקסימום)



5. תהליך ייצור מסילות פלדה TR57 - GNEE RAILWAY RAILWAY



הייצור של מסילות 115RE הוא תהליך רב-שלבי שנועד לייצר מסילות העומדות בתקני התעשייה. על ידי שילוב עידון מתכות, יציקה מתמשכת וגלגול מבוקר, התהליך מבטיח דיוק ממדי ושלמות מבנית. טיפולים סופיים ובדיקות איכות מבטיחים שכל מסילה עומדת בדרישות הקשיות, הישר והגימור של פני השטח לפעילות בטוחה של רכבת.



שָׁלָבתַהֲלִיךתֵאוּר
1ייצור פלדההמסת גרוטאות וברזל בכבשן; זיקוק להשגת הרכב כימי מדויק.
2ליהוק מתמשךיציקת פלדה מותכת לתוך מכונות יציקה ליצירת בילטים מפלדה מוצקה.
3גִלגוּלחימום והעברת בילטים דרך מכבש מתגלגל ליצירת חתך 115RE-.
4גְזִירָהשימוש במסורים תעשייתיים כדי לקצץ את המסילה הרציפה לאורכים סטנדרטיים מוגדרים.
5מרווה ומזגטיפול בחום-כדי להגיע לשיא החוזק, ואחריו קירור מהיר וטינון לקשיחות.
6יִשׁוּרתיקון מכני לביטול כל עיוות תרמי, כיפוף או פיתול.
7גימורחידוד משטח מדויק באמצעות השחזה, ליטוש ופיצוץ להסרת פגמים.
8בּוֹחֵןאימות קפדני של מידות, משקל, קשיות וישרות מול תקנים.



GNEE RAILWAY RAILWAYמשתמשת בבדיקה ובדיקה אוטומטית בכל שלב ייצור כדי לשלוט על שונות ממדי. כיצרן ישיר עם בקרת תהליכים מלאה, אנו מייצרים מסילות 115RE שתוכננו לעמוד בדרישות של רשתות הובלה כבדות ותחבורה מודרניות-.צור קשר עם צוות ההנדסה שלנו עוד היוםלמפרט טכני מפורט או לדיון בדרישות הפרויקט המותאמות אישית.



שאלות נפוצות (שאלות נפוצות)



ש1: מה המשמעות של הכינוי "115RE" בתקן AREMA?


ה-"115" מציין את המשקל הנומינלי של המסילה, שהוא כ-115 פאונד ליארד (שווה ערך ל-56.90 ק"ג/מ"ר). ה"RE" מסמל שקטע המסילה מתוכנן ומתוקנן בהתאם להמלצות הנדסת הרכבות האמריקאית (RE).


ש 2: האם מסילת TR57 זהה למסילת AREMA 115RE?


כֵּן. TR57 הוא ייעוד דגם בינלאומי בשימוש נרחב המייצג את אותו פרופיל מדויק כמו מסילת AREMA 115RE / 115LB. הם חולקים גיאומטריות -חתך וממדים פיזיים זהים.


ש 3: מדוע טיפול בחום הוא קריטי עבור מסילות 115RE בכרייה ומשא?


טיפול בחום, במיוחד התקשות הראש, מייעל את המיקרו-מבנה הפניני של הפלדה. תהליך זה משפר באופן משמעותי את עמידות הבלאי, מפחית עייפות מגע מתגלגל (RCF), ומאריך את תוחלת החיים התפעולית של מסילות הנתונות לשחיקת עיקולים חמורה ותעבורה-תדירות גבוהה וכבדה-.


ש 4: אילו אפשרויות אורך הן סטנדרטיות עבור מסילות פלדה 115LB?


אורכי משלוח סטנדרטיים נעים בדרך כלל בין 12 מטר ל-25 מטר (או אורכים סטנדרטיים בצפון אמריקה של 39 רגל ו-80 רגל). ניתן גם לעצב אורכים מותאמים אישית של עד 30 מטר ולקדוח מראש- עם חורי ברגי דגים כדי להתאים ליישורים הנדסיים ספציפיים.


ש 5: אילו מערכות מפרקים מתאימות למסילות 115RE?


מסילות ה-115RE תואמות באופן מלא עם מוטות מפרקים סטנדרטיים של AREMA (שלוחות), הכוללות תצורות של 4 חורים (24 ​​אינץ') או 6 חורים (36 אינץ'). ברגים מפרקים הם בדרך כלל בקוטר 1 אינץ' כדי להבטיח חוזק צימוד מבני.
