מסילההוא מרכיב חיוני במסילת הרכבת, ותפקידה הוא להנחות את גלגלי הרכבת הנעים קדימה על ידי עמידה בלחץ העצום שנדחף על ידי הגלגלים. מעקה פלדה יספק משטח גלגול חלק, יציב ורציף לגלגלי הרכבת החולפים. ברכבת חשמלית או בקטע בלוק אוטומטי, מסילת הרכבת יכולה לשמש גם כמעגל מסלול.
כספק אטב רכבות מקצועי,רכבת גנייכול לספק מעקה פלדה סטנדרטי שונה כמו אמריקאי, GB, BS, UIC, DIN, JIS, אוסטרלי ודרום אפריקה המשמשות בקווי רכבת, מנופים וכריית פחם.

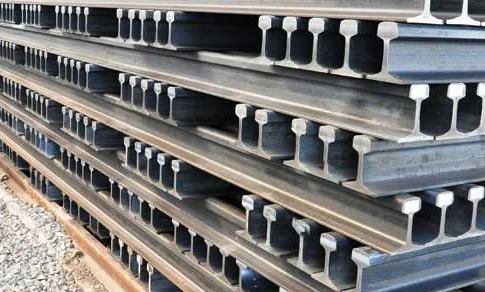

כבד מעקה הפלדה
רכבת פלדה GB
| מִיוּן | גובה (מ"מ) | ראש (מ"מ) | תחתון (מ"מ) | עבה (מ"מ) | משקל (ק"ג/מ ') | |
| רכבת קלה | 8 ק"ג/מ | 65 | 25 | 54 | 7 | 8.42 |
| 9 ק"ג/מ | 63.5 | 32.1 | 63.5 | 5.9 | 8.94 | |
| 12 ק"ג/מ | 69.85 | 38.1 | 69.85 | 7.54 | 12.2 | |
| 15 ק"ג/מ | 79.37 | 42.86 | 79.37 | 8.33 | 15.2 | |
| 18 ק"ג/מ | 80 | 40 | 80 | 10 | 18.06 | |
| 22 ק"ג/מ | 93.66 | 50.8 | 93.66 | 10.72 | 22.3 | |
| 24 ק"ג/מ | 107 | 51 | 90 | 10.9 | 24.46 | |
| 30 ק"ג/מ | 107.95 | 60.33 | 107.95 | 12.3 | 30.1 | |
| מעקה כבד | 38 ק"ג/מ | 134 | 68 | 114 | 13 | 38.733 |
| 43 ק"ג/מ | 140 | 70 | 114 | 14.5 | 44.653 | |
| 45 ק"ג/מ | 145 | 67 | 126 | 14.5 | 45.546 | |
| 50 ק"ג/מ | 152 | 70 | 132 | 15.5 | 51.514 | |
| 60 ק"ג/מ | 176 | 73 | 150 | 16.5 | 60.64 | |
| מעקה מנוף | Qu 70 | 120 | 70 | 120 | 28 | 52.8 |
| Qu 80 | 130 | 80 | 130 | 32 | 63.69 | |
| Qu 100 | 150 | 100 | 150 | 38 | 88.96 | |
| Qu 120 | 170 | 120 | 170 | 44 | 118.1 | |
Arema Standard
| גוֹדֶל | מימד (מ"מ) | מִשׁקָל (ק"ג/מ) |
אורך (מ) | |||
|---|---|---|---|---|---|---|
| רֹאשׁ | גוֹבַה | רֶגֶל | עוֹבִי | |||
| ASCE 25 | 38.1 | 69.85 | 69.85 | 7.54 | 12.4 | 6-12 |
| ASCE 30 | 42.86 | 79.38 | 79.38 | 8.33 | 14.88 | |
| ASCE 40 | 47.62 | 88.9 | 88.9 | 9.92 | 19.84 | |
| ASCE 60 | 60.32 | 107.95 | 107.95 | 12.3 | 29.76 | |
| ASCE 75 | 62.71 | 122.24 | 122.24 | 13.49 | 37.2 | 12-25 |
| ASCE 85 | 65.09 | 131.76 | 131.76 | 14.29 | 42.17 | |
| ASCE 90 | 69.09 | 130.18 | 142.88 | 14.29 | 44.65 | |
| אסס 115 | 69.06 | 139.7 | 168.28 | 15.88 | 56.9 | |
| אסס 136 | 74.61 | 152.4 | 185.74 | 17.46 | 67.41 | |
| אסס 175 | 109.86 | 152.4 | 152.4 | 38.1 | 86.8 | |
BS11: 1985 רכבת פלדה סטנדרטית
| תקן: BS11: 1985 | ||||||
|---|---|---|---|---|---|---|
| גוֹדֶל | מימד (מ"מ) | מִשׁקָל (ק"ג/מ) |
אורך (מ) | |||
| רֹאשׁ | גוֹבַה | תַחתִית | עוֹבִי | |||
| 50 O | 52.39 | 100.01 | 100.01 | 10.32 | 24.833 | 6-18 |
| 60 A | 57.15 | 114.3 | 109.54 | 11.11 | 30.618 | |
| 75 A | 61.91 | 128.59 | 114.3 | 12.7 | 37.455 | 8-25 |
| 75 R | 61.91 | 128.59 | 122.24 | 13.1 | 37.041 | |
| 80 A | 63.5 | 133.35 | 117.47 | 13.1 | 39.761 | |
| 80 R | 63.5 | 133.35 | 127 | 13.49 | 39.674 | |
| 90 A | 66.67 | 142.88 | 127 | 13.89 | 45.099 | |
| 100 A | 69.85 | 152.4 | 133.35 | 15.08 | 50.182 | |
| 113 A | 69.85 | 158.75 | 139.7 | 20 | 56.398 | |
UIC 860 רכבת פלדה סטנדרטית
| סטנדרט: UIC 860 | ||||||
|---|---|---|---|---|---|---|
| גוֹדֶל | מימד (מ"מ) | מִשׁקָל (ק"ג/מ) |
אורך (מ) | |||
| רֹאשׁ | גוֹבַה | תַחתִית | עוֹבִי | |||
| UIC50 | 70 | 152 | 125 | 15 | 50.46 | 12-25 |
| UIC54 | 70 | 159 | 140 | 16 | 54.43 | |
| UIC60 | 74.3 | 172 | 150 | 16.5 | 60.21 | |
DIN 13674-1-2003 מעקה פלדה סטנדרטי
| תקן: DIN 536 | ||||||
|---|---|---|---|---|---|---|
| גוֹדֶל | מימד (מ"מ) | מִשׁקָל (ק"ג/מ) |
אורך (מ) | |||
| רֹאשׁ | גוֹבַה | תַחתִית | עוֹבִי | |||
| A55 | 55 | 65 | 150 | 31 | 31.8 | 10-12 |
| A55 | 65 | 75 | 175 | 38 | 43.1 | |
| A75 | 75 | 85 | 200 | 45 | 56.2 | |
| A100 | 100 | 95 | 200 | 60 | 74.3 | |
| A120 | 120 | 105 | 200 | 72 | 100 | |
