כיצד לוחית חיבור המסילה מתקשרת עם ספייק המסילה?
Aספייק מסילהמהדק את לוחית הקשירה לקשר הרכבת, ולוחית הקשירה, בתורה, מחזיקה את המסילה במקומה. השפיץ עובר דרך חורים בצלחת קשירה, כאשר ראש הספייק לוחץ כלפי מטה על הצלחת כדי להחזיק אותו בחוזקה כנגד העניבה. אינטראקציה זו מונעת מהמסילה לנוע מצד-לצד-ושומרת על המרווח (מד) הנכון בין המסילות, ובמקביל גם עוזרת בחלוקת המשקל מהמסילה לקשר.
איך הרכיבים עובדים יחד?
- תפקידו של ספייק:ספייק המסילה, שיכול להיות ספייק חתוך או ספייק בורג, ננעץ לתוך עניבת העץ דרך חור בצלחת הקשירה. מטרתו העיקרית היא למנוע תזוזה של לוחית הקשירה ולהחזיק את הצלחת בצורה מאובטחת כנגד הקשירה.
- תפקיד צלחת העניבה:לוחית הקשירה יושבת בין המסילה לקשירה. יש לו כתפיים על המשטח העליון שלו שמונעות מהמסילה לזוז הצידה ומשטח שטוח וקבוע למיקום נכון של המעקה.
- חלוקת עומסים:לוחית הקשירה מפזרת את העומס העצום מהמסילה על פני שטח גדול יותר של קשר העץ, מה שמונע מהקשירה להינזק.
- מחזיק את המד:באמצעות דוקרנים כדי להדק את לוחית הקשירה לקשירה, המערכת מבטיחה שהמסילה מוחזקת במרחק הנכון מהמסילה השנייה (המד), וזה קריטי לבטיחות.
סוגים של לוחית קשרים
לוחות בסיס למערכת הידוק KPO
לוחית בסיס מסילה היא חלק מרכזי במערכת הידוק KPOלתמוך במסילה ולתקן את כל מערכות ההידוק, קשורות למסילה עם ברגי מסילה וקוצים למסילה.
צלחת קשירה לכתף אחת
עבור לוחות הקשירה של כתף בודדת, הכתף מעוצבת בקצה השדה של הצלחת. הקצה הקצר או הקצה של הצלחת ממוקם בתוך מסילת המסילה, וזו הסיבה שרוחב בסיס המסילה נדרש תמיד מלקוחות. צלחות קשירה לכתף בודדות משמשות בדרך כלל למשקולות של מסילות הנעות מ-56 ק"ג ועד 100 ק"ג.
צלחות בסיס לשוק אמריקה
עבור השוק האמריקאי, הגדלים הנפוצים כוללים 11 אינץ', 14 אינצ'ים ולוחית קשירה של 14-3/4 אינץ', הם בדרך כלל לבסיס מסילה ברוחב 5-1/2 אינץ' ו-6 אינץ'.

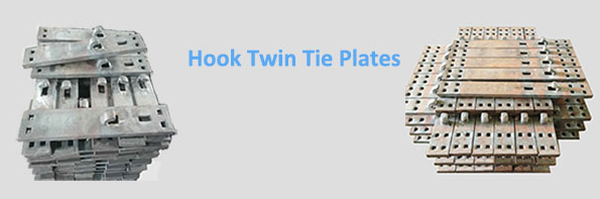

צלחת AREMA Hook Twin Tie
HTTP, ששמו המלא הוא צלחת קשרים תאומים, נמצא בשימוש נרחב עבור נקודות זכות הממוקמות מאחורי תחתית המתגים. על מנת להבטיח את מרווח השוויון, ה-HTTP משמש לעתים קרובות בזוגות לשוויון יחיד.
מידות לוחית קשרים תאומים עם קרס:
| סְחוֹרָה | סִימָן | מֶשֶׁך | גוֹבַה | משקל (lbs/pcs) | משקל (ק"ג/יח') |
|---|---|---|---|---|---|
| קרס צלחות קשר תאומות | L23 | 23'' | 9/16'' | 18.8 | 8.535 |
| L27 | 27'' | 9/16'' | 22.2 | 10.079 | |
| L31 | 31'' | 9/16'' | 25.6 | 11.622 | |
| H23 | 23'' | 15/16'' | 19.1 | 8.671 | |
| H27 | 27'' | 15/16'' | 22.5 | 10.215 | |
| H31 | 31'' | 15/16'' | 25.9 | 11.759 | |
| LR23 | 23'' | 9/16'' | 18.8 | 8.535 | |
| LR27 | 27'' | 9/16'' | 22.2 | 10.078 | |
| LR31 | 31'' | 9/16'' | 25.6 | 11.622 |
זנים זמינים שונים: עבור לוחית קשר תאומים עם וו 3/4 אינץ': L23, L27, L31, LR23, LR27, LR31, H23, H27, H31. עבור צלחת 1 אינץ' כפולה: L29, L33, L37, LR28, LR32, LR36, H29, H33, H37, H41. בין השוק, הזנים העבים 3/4 אינץ' ו-1 אינץ' פופולריים בעיקר בצפון אמריקה.
למה לבחור צלחות קשירת מסילה gNEE
GNEE RAILיכול להציע גדלים שונים של לוחות קשירה חדשים לכתף כפולה עבור מסילת בסיס של 5 1/2" ו-6 אינץ' (כולל אספקה בלעדית של פלטת Plan 4, 7 3/4" x 11" עבור מסילת בסיס של 5 1/2") והיצע גדול של לוחות קשירה לכתף בודדת וכפולה ממסרים שונים. לוחות 11" ניתנים לחסכון וחסכון במיוחד עבור לוחות 11 אינץ'. ציפויים תעשייתיים וב-מסלול צמח. בהזמנה, זהה משקל וחתך מסילה, כגון 115 ק"ג AREMA, ו/או רוחב בסיס המסילה וגודל הדוקרנים.
כיצרנית מקצועית של כל סוגי מחברי הרכבת, GNEE RAIL יכולה להציע משלוחים מיידיים של לוחות קשירה בכל כמות ממחסנים בפריסה ארצית לכל רחבי העולם.
